Каковы принципы шарового клапана?

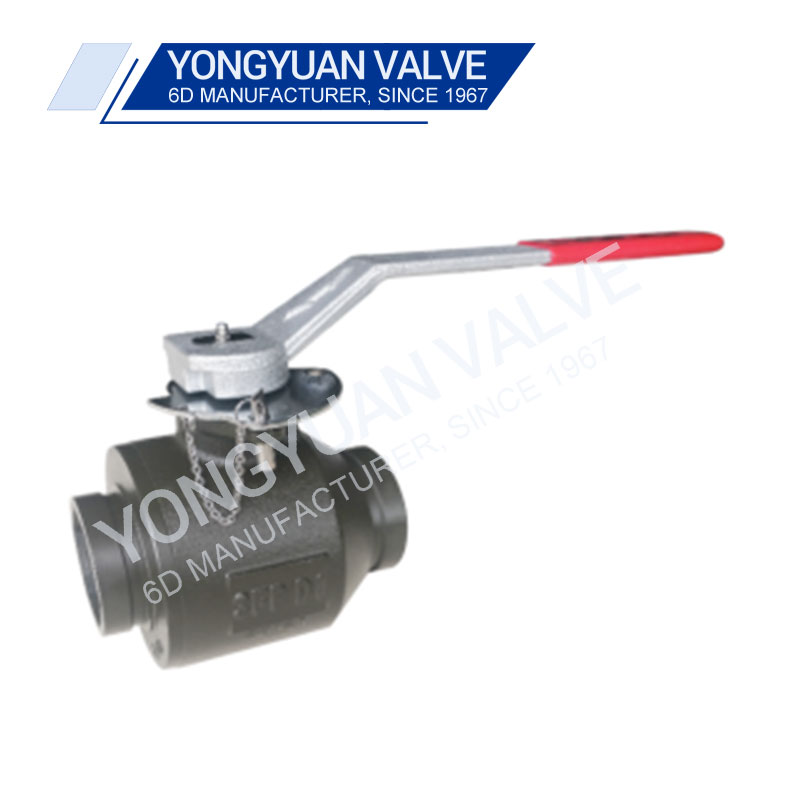

A шаровой клапанявляется широко используемым промышленным устройством, которое управляет потоком жидкостей или газов, используя вращающийся шарик с отверстием в центре. Его простой, но эффективный дизайн делает его идеальным для приложений, требующих надежного отключения и точного управления потоком. Давайте рассмотрим ключевые принципы, лежащие в основе того, как функционирует шаровой клапан.

1. Основной принцип работы

Шаровой клапан работает с использованием сферического диска (мяча) с отверстием (отверстием) через центр. Клапан контролируется путем вращения шарика на 90 градусов, чтобы разрешить или блокировать поток жидкости.

- Открытое положение: когда отверстие выравнивается с трубопроводом, жидкость проходит свободно.

- Закрытое положение: Когда шарик вращается перпендикулярно трубопроводу, поток полностью блокируется.

Эта операция быстрого режима делает шаровые клапаны высокоэффективными для применений управления отключением.

2. Ключевые компоненты шарикового клапана

Типичныйшаровой клапансостоит из следующих основных компонентов:

- Шар: вращающийся элемент с отверстием, который управляет потоком.

- Тело: внешний корпус, который содержит все компоненты вместе.

- стебель: вал, который соединяет мяч с приводом или ручкой.

- Сиденье: запечатывающий материал, который обеспечивает плотное закрытие при закрытии клапана.

- Руководство/привод: используется для вращения шара для ручного или автоматического управления.

3. Принцип герметизации

Эффективность шарикового клапана лежит в его плотном механизме герметизации. Мягкие материалы, такие как PTFE (тефлон), резина или другие полимеры, часто используются для сидений для обеспечения без утечки. Некоторые высокопроизводительные шариковые клапаны используют уплотнение металла-металла для обработки экстремальных температур и давлений.

4. Механизм управления потоком

Шариковые клапаны могут иметь разные конструкции отверстия, которые влияют на их характеристики потока:

- Полное отверстие (полный порт): отверстие в шаре соответствует диаметру трубопровода, минимизируя сопротивление потока.

- Снижение отверстия (уменьшенный порт): отверстие меньше трубопровода, вызывая небольшое ограничение потока.

-V-Port: мяч имеет V-образную отверстие, что позволяет точно управлять потоком в приложениях дросселирования.

5. Типы шаровых клапанов

Шаровые клапаныПриходите в различных конфигурациях в зависимости от их дизайна и приложения:

- Плавающийся шаровой клапан: шарик подвешен между сиденьями и слегка движется, чтобы усилить герметичность при подаче давления.

-Установленные шариковые клапаны: шар закреплен с помощью дополнительных опоров (палочки), что делает его подходящим для применений высокого давления.

-3-й или многопортный шариковый клапан: позволяет отвлечь или смешивать поток между несколькими портами.

- Вентилируемый шаровой клапан: предназначен для освобождения захваченного давления в закрытой системе.

6. Преимущества шаровых клапанов

- Быстрая и легкая эксплуатация: требуется только четверть поворота, чтобы открыть или закрыть.

- Отличное уплотнение: обеспечивает плотное отключение, предотвращая утечки.

- Прочность: выдерживает высокое давление и температуру.

- Низкое техническое обслуживание: простая конструкция с меньшим количеством компонентов, склонных к ношению.
