В чем разница между клапаном глобуса и клапаном затвора?

В качестве ключевого оборудования для управления потоком носителя в трубопроводной системе,глобусные клапаныизатворыоба являются отрезок клапанов, но они значительно различаются в структурном дизайне, рабочих характеристиках и применимых сценариях. Неправильный отбор может повлиять на эффективность системы и даже вызвать угрозы безопасности.

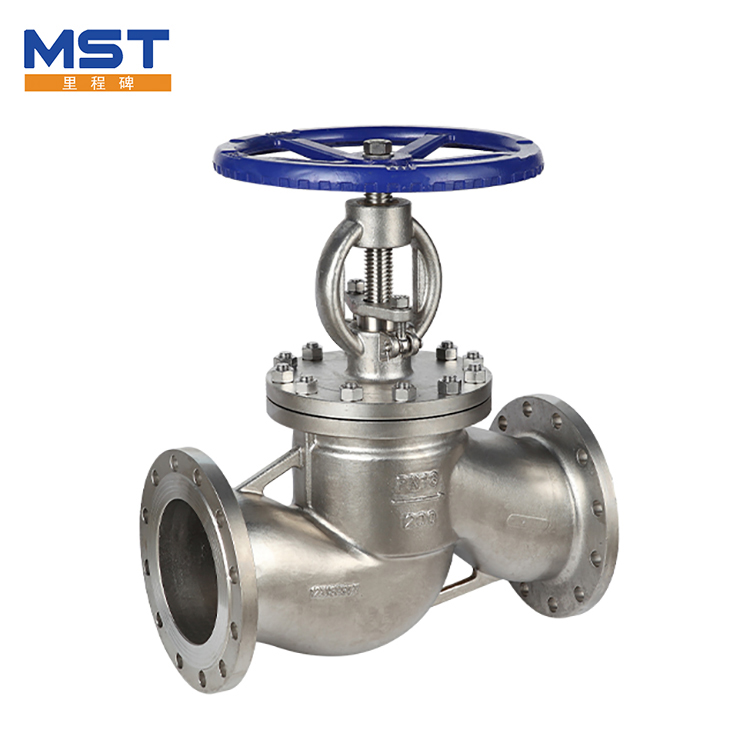

Существенное различие в структурном дизайне определяет функциональные характеристики. Клапан глобуса принимает структуру «вертикальный перехват диска». Существует сиденье клапана, перпендикулярное направлению жидкости в корпусе клапана. Диск клапана движется вверх и вниз по винтовому стержню для достижения герметизации. Жидкость должна сделать поворот на 90 градусов, чтобы протекать через корпус клапана. Коэффициент сопротивления потока (около 3-5) намного выше, чем у затвора клапана. Клапан затвора опирается на «параллельный перехват ворот». Ворота перемещаются вертикально вдоль центральной линии сиденья клапана. При полном открытии затворы полностью отделены от канала потока. Коэффициент сопротивления потока составляет всего 0,1-0,5, что близко к пропускной способности короткой трубы.

Управление потоком и герметизация у каждого из них есть свой акцент. Диск клапана и сиденье клапана клапана глобуса представляют собой контактные уплотнения, а герметизация более надежна при закрытии. Он особенно подходит для трубопроводов с небольшим диаметром низкого давления (DN15-DN100), и поток может быть точно отрегулирован с помощью отверстия диска клапана. Он часто используется в некоторых случаях, которые требуют дросселирования (например, систем отопления). Тем не менее, его герметизирующая поверхность легко повреждена из-за высокоскоростной эрозии жидкости, и его срок службы, как правило, составляет 10 000-20 000 раз после открытия и закрытия. Ворота клапана затвора находится в контакте с сиденьем клапана. Там нет потери дросселя, когда он полностью открыт. Он подходит для трубопроводов с большим диаметром (DN100-DN1000), но он должен быть точно выровнен при закрытии, в противном случае его легко утечь, а регулирование потока не может быть достигнуто. Он в основном используется в полностью открытых и полностью закрытых условиях (например, сеть водопроводной воды).

Разница в применимых условиях труда очевидна. Клапан глобуса подходит для передачи чистой среды, такой как чистая вода и масло. Рабочее давление обычно составляет не более 16 МПа, а диапазон температуры составляет от -29 до 425 ℃. Обратите внимание на направление потока (низкий вход и высокий рост) во время установки, в противном случае производительность герметизации будет уменьшена. Клапан затвора может использоваться для транспортировки среды, содержащей небольшое количество частиц (таких как сточные воды), с уровнем давления до 42 МПа, более широким диапазоном адаптации температуры (от -196 ℃ до 540 ℃), и никакие направленные ограничения на установку, но он не подходит для частого открытия и закрытия, и частого операции не может вызвать затирание.

Стоимость обслуживания и срок службы необходимо учитывать всесторонне. Структура соединения клапана клапана и винтового стержня проста, и только салона прокладка должна быть заменена во время технического обслуживания. Единственная стоимость обслуживания составляет около 50% клапана затвора. Клапан затвора имеет сложную руководящую структуру между воротами и стеблем клапана. Если он застрял, его необходимо разобрать в целом, а время обслуживания в 2-3 раза больше, чем в клапане глобуса. Однако в полностью открытом состоянии сопротивление потоку клапана затвора невелика, что может снизить потребление энергии трубопровода и является более экономичным для долгосрочного использования.

При выборе основной принцип «выбораглобус клапандля небольшого диаметра иклапан воротдля большого диаметра; выбор клапана глобуса для регулировки потока, выбор клапана затвора для полного открытия и закрытия; Следует соблюдать выбор клапана глобуса для чистой среды и затворный клапан для медиа -частиц.
