Почему обратные клапаны считаются ключевыми автоматическими компонентами в системах управления промышленными жидкостями?

В системах управления промышленными жидкостямиобратные клапаныявляются важными автоматическими компонентами, предназначенными для предотвращения случайного обратного потока среды, защиты оборудования, такого как насосы и двигатели, и обеспечения стабильности промышленных процессов. Как профессиональный производитель с передовыми производственными возможностями и опытом мирового экспорта,Тяньцзиньская компания Milestone Valveспециализируется на поставке высокопроизводительных обратных клапанов и другой промышленной арматуры для удовлетворения разнообразных промышленных потребностей. Итак, вы понимаете обратные клапаны?

Что такое обратный клапан?

A обратный клапанпредставляет собой автоматический клапан, закрывающая часть которого (круглый диск клапана) работает под действием собственного веса и давления жидкости. Его основная функция — предотвращение обратного потока среды, что делает его незаменимым компонентом систем транспортировки жидкостей в различных отраслях промышленности. В отличие от ручных или полуавтоматических клапанов, обратные клапаны не требуют внешнего источника питания — их работа полностью определяется динамическим давлением самой среды, обеспечивая надежное предотвращение обратного потока в режиме реального времени.

Основные функции обратных клапанов

Предотвращение обратного потока среды: это самая основная функция. В трубопроводных системах обратные клапаны предотвращают обратный поток среды при падении давления в системе, что позволяет избежать перебоев в производстве.

Защита насосов и приводных двигателей. Обратный поток может вызвать реверс насосов, что может привести к повреждению внутренних компонентов и перегрузке приводного двигателя, что приведет к дорогостоящему простою. Обратные клапаны закрываются сразу же после обратного потока, что исключает этот риск.

Безопасный слив среды из контейнеров. В резервуарах для хранения или сосудах под давлением обратные клапаны контролируют однонаправленный поток среды, обеспечивая безопасный слив и предотвращая обратный поток или загрязнение сифона.

Надежная изоляция: обратные клапаны используются вместе с задвижками для создания двойной системы защиты. Например, в трубопроводах высокого давления обратные клапаны предотвращают обратный поток, а задвижки позволяют вручную изолировать систему для технического обслуживания, тем самым повышая общую безопасность системы.

Типы обратных клапанов: подъемные и поворотные клапаны

В зависимости от движения тарелки клапана обратные клапаны в основном делятся на подъемные и поворотные. Каждый тип имеет свои уникальные структурные характеристики и сценарии применения, подходящие для различных промышленных нужд.

Поднимите обратный клапан

Конструкция подъемного обратного клапана аналогична конструкции задвижки, но у него нет стержня клапана, который приводит в движение диск клапана. Диск клапана перемещается вертикально (вверх и вниз) вдоль седла клапана для регулирования потока.

Принцип работы

Процесс открытия: когда среда течет от впускного конца (нижняя сторона) к выпускному концу (верхняя сторона), давление на входе толкает диск клапана вверх, преодолевая совместное сопротивление собственного веса диска клапана и трения потока. При этом диск клапана отрывается от седла клапана, позволяя среде беспрепятственно проходить.

Процесс закрытия: Если среда пытается течь назад, обратное давление толкает диск клапана вниз. Затем под собственным весом и обратным давлением тарелка клапана плотно прижимается к седлу клапана, герметизируя трубопровод и предотвращая обратный поток.

Ключевые преимущества

Быстрое закрытие, идеально подходит для систем с частыми изменениями давления.

Высокая точность уплотнения в закрытом состоянии, подходит для сред с низкими требованиями к утечке.

Типичные применения

Системы водоснабжения и водоотведения.

Трубопроводы питательной воды котлов и паровые системы электростанций.

Отрасли легкой промышленности, требующие чрезвычайно высокой чистоты среды.

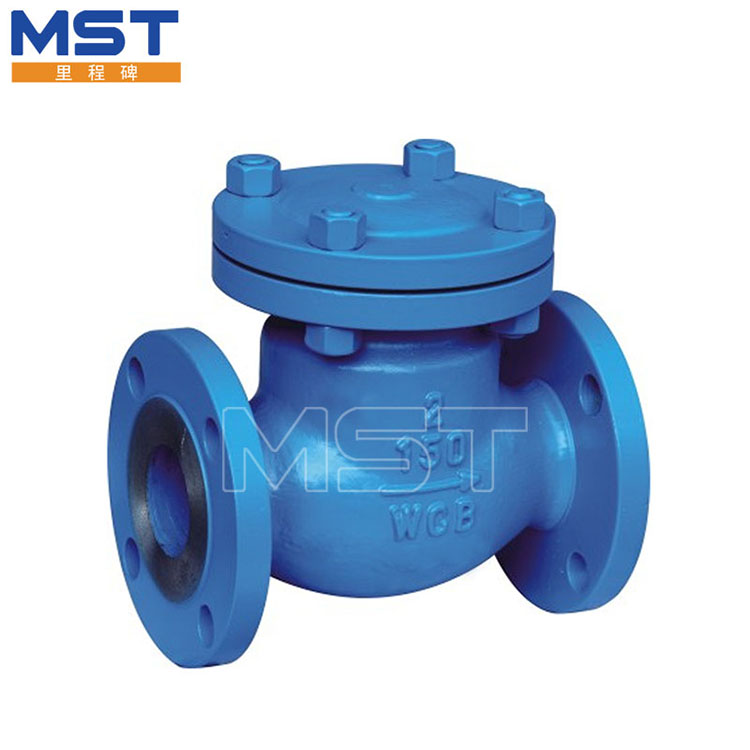

Обратный клапан поворотного типа

Обратный клапан поворотного типа имеет наклоненный диск, установленный на вращающейся оси (обычно расположенной рядом с седлом клапана). Диск поворачивается вокруг этой оси, открываясь или закрываясь, а не движется вертикально.

Принцип работы

Процесс открытия: Когда среда течет в прямом направлении, ее давление заставляет диск отклоняться от седла клапана, создавая проход для среды. Угол поворота диска определяется скоростью потока среды: более высокие скорости потока приводят к большему углу открытия, что сводит к минимуму сопротивление потоку.

Процесс закрытия: При возникновении обратного потока обратное давление среды заставляет диск поворачиваться назад к седлу клапана. Затем диск герметизирует седло под действием обратного давления, останавливая обратный поток. Принцип работы аналогичен обратному клапану подъемного типа, но поворотное движение уменьшает силу удара при закрытии, продлевая срок службы клапана.

Ключевые преимущества

Низкое сопротивление потоку, что делает его пригодным для трубопроводов большого диаметра или систем с высокой скоростью потока.

Простая конструкция, простота обслуживания и высокая адаптируемость к средам с небольшим содержанием примесей (например, сточные воды, сырая нефть).

Типичные применения

Нефте- и газопроводы.

Системы теплоснабжения.

Металлургическая промышленность.
