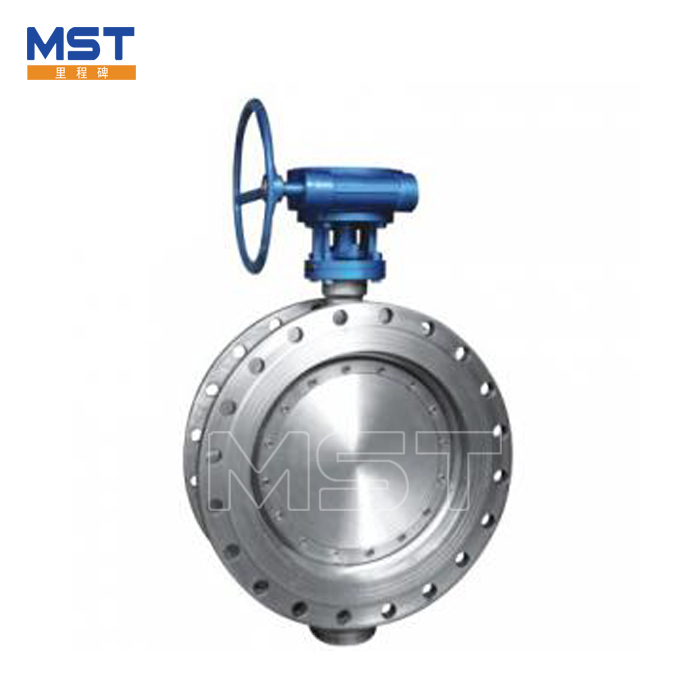

Почему дисковый затвор из нержавеющей стали превосходит другие решения по управлению потоком в сложных условиях?

Развитие технологии управления потоком было отмечено постоянными инновациями.Клапан-бабочка из нержавеющей сталипредставляет собой важную веху в этой эволюции. Ранние поворотные затворы, появившиеся в середине 20-го века, имели простую концентрическую конструкцию, в которой диск и седло имели общую центральную ось. Несмотря на то, что эти ранние конструкции были функциональными для основных применений, они страдали от присущих им ограничений: чрезмерного трения во время работы, ускоренного износа седла и нарушения целостности уплотнения в условиях высокого давления или высокой температуры.

Внедрение эксцентричных дизайнов ознаменовало первый крупный прогресс. Сместив ось вращения диска от центра седла, инженеры уменьшили трение и увеличили срок службы. Однако именно разработка конструкции с тройным смещением (или тройным эксцентриком) по-настоящему превратила дисковый затвор из нержавеющей стали в высокопроизводительное решение, способное конкурировать с задвижками, проходными и шаровыми кранами в требовательных приложениях.

Сегодняшние поворотные затворы из нержавеющей стали включают в себя передовую металлургию, прецизионную механическую обработку и сложные технологии уплотнений. Использование многослойных металлических жестких уплотнений в сочетании с конструкцией из нержавеющей стали позволяет этим клапанам надежно работать при температурах до 425°C, сохраняя при этом превосходную коррозионную стойкость. Эта эволюция расширила сферу применения от простых водопроводов до критически важных услуг на нефтехимических заводах, объектах электроэнергетики и в морской среде.

Современный дроссельный клапан из нержавеющей стали предлагает убедительное сочетание качеств: компактность, легкая конструкция, быстрая работа и исключительные характеристики потока. В отличие от традиционных задвижек, для открытия или закрытия которых требуется несколько оборотов, дисковые затворы обеспечивают полную работу при повороте на 90 градусов, что позволяет быстро реагировать в сценариях аварийного отключения. Эта эксплуатационная эффективность в сочетании с долговечностью конструкции из нержавеющей стали сделала дисковый затвор предпочтительным выбором для многочисленных промышленных применений.

В основе высокой производительностиКлапан-бабочка из нержавеющей сталиВ основе конструкции лежит геометрия с тройным смещением, сложный инженерный подход, который решает фундаментальные проблемы уплотнения и трения в поворотных клапанах. Эта конструкция включает в себя три различных смещения, которые работают совместно, обеспечивая работу практически без трения и герметичное перекрытие.

Конструкция с тройным смещением также позволяет клапану обеспечить двунаправленное уплотнение, что означает, что он может обеспечить эффективное перекрытие независимо от направления потока. Эта характеристика особенно ценна в приложениях, где может произойти реверс потока, например, в байпасных системах насосов или двунаправленных трубопроводах. Металлическая конструкция жесткого уплотнения, в которой обычно используются материалы различной твердости для уплотнительных поверхностей седла и диска, обеспечивает исключительную устойчивость к износу и эрозии.

Выбор подходящих материалов для дискового затвора из нержавеющей стали имеет решающее значение для его производительности и долговечности в эксплуатации. Хотя термин «нержавеющая сталь» охватывает широкое семейство сплавов, конкретная выбранная марка должна соответствовать требованиям рабочей среды.

Коррозионная стойкость нержавеющей стали обусловлена ​​образованием на поверхности пассивного слоя оксида хрома. В агрессивных средах, содержащих хлориды, кислоты или другие коррозионные агенты, становится важным выбор молибденсодержащих марок, таких как 316L или дуплексная нержавеющая сталь. Эти сплавы обеспечивают повышенную стойкость к точечной и щелевой коррозии, обеспечивая надежную работу в морских, химических и сточных водах.

Что касается уплотнительных поверхностей, то использование материалов разной твердости между седлом и диском создает прочный и износостойкий интерфейс. На уплотнительные поверхности часто наносятся твердосплавные сплавы, такие как стеллит, для продления срока службы в абразивных или многоцикловых условиях эксплуатации. Материал штока должен обладать достаточной прочностью для передачи крутящего момента при сохранении коррозионной стойкости, сравнимой с материалами корпуса и диска.

Понимание параметров производительностиКлапан-бабочка из нержавеющей сталиимеет важное значение для правильной спецификации и применения. Эти параметры определяют рабочий диапазон, в котором клапан будет работать надежно.

Выбор между конфигурациями мягкого уплотнения и металлическим жестким уплотнением представляет собой критический момент принятия решения. Клапаны с мягким уплотнением, в которых используются такие материалы, как NBR, EPDM или FKM, обеспечивают превосходное уплотнение при более низких давлениях и температурах, а эластомер обеспечивает соответствие уплотняющей поверхности. Металлические клапаны с жестким уплотнением, в которых используется многослойная металлическая конструкция, обеспечивают превосходные характеристики при повышенных температурах и в абразивных средах, хотя для их закрытия может потребоваться более высокий крутящий момент срабатывания.

Диапазон рабочей среды, применимой для дроссельных затворов из нержавеющей стали, включает воду, нефть, газ и различные агрессивные среды, что делает их универсальными компонентами для различных отраслей промышленности. Конструкция из нержавеющей стали обеспечивает устойчивость к широкому спектру химикатов, однако для агрессивных или экзотических сред следует проверять конкретную совместимость.

Выбранный для дискового затвора из нержавеющей стали метод срабатывания существенно влияет на его эксплуатационные характеристики, время отклика и интеграцию с системами управления. Доступные варианты варьируются от простого ручного управления до сложных автоматизированных решений.

Выбор метода срабатывания включает рассмотрение нескольких факторов: доступные источники питания, необходимое время отклика, требования к точности управления, условия окружающей среды и возможности технического обслуживания. В опасных зонах для устранения источников электрического воспламенения может быть предпочтительнее использовать пневматическое или гидравлическое управление. Для применений, требующих частой циклической работы или точной модуляции расхода, электрическое управление с обратной связью по положению обеспечивает максимальную гибкость управления.

Интеграция с современными системами управления становится все более сложной: интеллектуальные приводы предлагают возможности диагностики, протоколы связи (такие как HART, Profibus или Foundation Fieldbus) и функции профилактического обслуживания. Эти расширенные возможности позволяют осуществлять мониторинг состояния и удаленное устранение неисправностей, сокращая незапланированные простои и оптимизируя графики технического обслуживания.

Правильная установка дисковых затворов из нержавеющей стали важна для достижения расчетных характеристик и срока службы. Следующие рекомендации касаются ключевых факторов успешной установки.

Для дисковых затворов межфланцевого типа решающее значение имеет правильное центрирование между фланцами трубопровода. Корпус клапана следует центрировать с помощью установочных штифтов или путем тщательного позиционирования во время затяжки фланца. Чрезмерная затяжка болтов фланца может деформировать корпус клапана, что повлияет на работу диска и качество уплотнения. Использование соответствующих прокладок и соблюдение требований к моменту затяжки предотвращает повреждения и обеспечивает надежную герметизацию.

В системах со значительным тепловым расширением следует уделить внимание анкерам труб и компенсаторам, чтобы предотвратить чрезмерные нагрузки на клапан. Клапан не следует использовать для исправления перекоса трубы, поскольку это создает напряжение, которое может привести к преждевременному выходу из строя штока, подшипников или уплотняющих компонентов.

Эффективное обслуживаниеКлапан-бабочка из нержавеющей сталиобеспечивает непрерывную надежную работу и продлевает срок службы. Программа профилактического обслуживания позволяет решить как плановый уход, так и потенциальные проблемы до того, как они приведут к выходу из строя.

Частота работ по техническому обслуживанию зависит от условий эксплуатации, включая количество рабочих циклов, температуру, давление и характер текущей среды. Клапаны, работающие в тяжелых условиях, например, работающие с абразивными суспензиями или при высоких температурах, требуют более частых проверок и технического обслуживания, чем клапаны, работающие с чистой водой.

Уплотнительные поверхности клапанов с тройным эксцентриситетом с металлическим седлом часто можно восстановить путем механической обработки или шлифования, что продлевает срок службы без полной замены клапана. Эта способность в сочетании с долговечностью, присущей конструкции из нержавеющей стали, делает эти клапаны экономически эффективным долгосрочным решением для требовательных применений.

Производство и испытания компонентов поворотных затворов из нержавеющей стали регулируются комплексными международными и национальными стандартами. Соответствие этим стандартам обеспечивает стабильное качество, взаимозаменяемость и производительность.

Программы обеспечения качества дисковых затворов из нержавеющей стали обычно включают сертификацию материалов (отчеты о заводских испытаниях), проверку размеров, испытания под давлением (испытания корпуса и седла) и визуальный осмотр всех компонентов. Многие производители поддерживают сертификацию ISO 9001, демонстрируя приверженность системам управления качеством.

Для критически важных применений могут потребоваться дополнительные испытания, включая испытания на неорганизованные выбросы, испытания на пожаробезопасность (согласно API 607 ​​или ISO 10497), а также проверку работоспособности при высоком давлении или высокой температуре. Выбор соответствующих протоколов испытаний должен соответствовать конкретным требованиям применения и применимым нормам и стандартам.

The Клапан-бабочка из нержавеющей сталипредставляет собой кульминацию десятилетий инженерных разработок, предлагая решение по управлению потоком, которое сочетает в себе производительность, долговечность и эксплуатационную эффективность. Конструкция с тройным смещением и инновационный подход к геометрии уплотнения превратили дроссельную заслонку из простого двухпозиционного устройства в прецизионный прибор, способный удовлетворить самые строгие промышленные требования.

В ходе этого всестороннего исследования мы изучили фундаментальные принципы, которые управляют работой дроссельной заслонки, решающую роль выбора материала в обеспечении коррозионной стойкости, а также параметры производительности, которые определяют рабочий диапазон. Универсальность этих клапанов очевидна в широком спектре их применения: от очистки муниципальной воды до высокотемпературных нефтехимических процессов. Наличие множества методов управления и конфигураций соединений гарантирует наличие подходящего решения практически для любой задачи управления потоком.

Правильная установка и техническое обслуживание необходимы для реализации всего потенциала этих клапанов. Соблюдая отраслевые стандарты и рекомендации производителя, инженеры и руководители объектов могут обеспечить надежную работу и увеличенный срок службы. Прочная конструкция из нержавеющей стали в сочетании с передовой технологией уплотнения с тройным смещением обеспечивает уровень долговечности, который сводит к минимуму время простоя и требования к техническому обслуживанию.

Поскольку отрасли промышленности продолжают требовать более высокой производительности, большей надежности и повышенной безопасности от своего оборудования для регулирования расхода, дисковые затворы из нержавеющей стали останутся краеугольным камнем технологии. Его способность обеспечивать стабильную и надежную работу в широком спектре приложений в сочетании с компактной конструкцией и эксплуатационной эффективностью обеспечивает его постоянную актуальность в развивающейся сфере промышленной инфраструктуры.
